Часть 2: Технологии физического уровня

• Звено (link) — это сегмент, обеспечивающий передачу данных между двумя соседними узлами сети. Звено не содержит промежуточных устройств коммутации и мультиплексирования, но может включать усилители и регенераторы сигналов.
• Каналом (channel) чаще всего обозначают часть пропускной способности звена, используемую независимо при коммутации. Например, звено первичной сети может состоять из 30 каналов, каждый из которых обладает пропускной способностью 64 Кбит/с.
• Составной канал (circuit) — это путь между двумя конечными узлами сети. Составной канал образуется отдельными каналами промежуточных звеньев и внутренними соединениями в коммутаторах. Часто эпитет «составной» опускается, и термином «канал» называют как составной канал, так и канал между соседними узлами, то есть в пределах звена.
• Линия связи может использоваться как синоним для любого из трех остальных терминов.

Для передачи информации в компьютерных сетях используются электромагнитные колебания — взаимосвязанные колебания электрического и магнитного полей. Электро-магнитными колебаниями являются радиоволны, микроволны, инфракрасное излучение, видимый свет. Частным случаем электромагнитных колебаний являются электрические колебания, когда рассматриваются колебания только электрических величин: силы тока, напряжения, заряда.

Направленные среды, или проводные среды. В этом случае электромагнитные волны перемещаются по физически ограниченному пути, например, по медному проводнику (передача электрического напряжения/тока) или волоконно-оптическому волокну. На основе таких проводников строятся проводные (воздушные) или кабельные линии связи.

Ненаправленные среды, или беспроводные среды. Электромагнитные волны распространяются свободно в среде, пропускающей электромагнитное излучение: в земной атмосфере, космическом пространстве, воде, грунте и т.п.

Аппаратура передачи данных (Data Circuit-terminating Equipment, DCE) в компьютерных сетях непосредственно присоединяет компьютеры или коммутаторы к линиям связи и является, таким образом, пограничным, или оконечным, оборудованием линии связи. Примерами DCE являются модемы (для телефонных линий) и устройства для подключения к цифровым каналам первичных сетей. DCE работает на физическом уровне модели OSI.

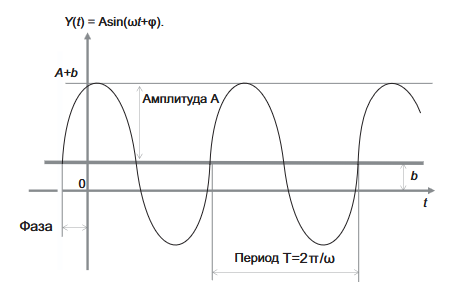

Амплитуда (А) — максимальное значение функции; например, для модулированного сигнала, передаваемого по линии связи, амплитуда равна максимальному уровню напряжения этого сигнала.

Период (T) — время, в течение которого функция выполняет один цикл, y(t) = y(t + T).

Частота (f) — величина, обратная периоду f = 1/T. Она также называется циклической частотой. Частота определяет, сколько полных колебаний синусоиды происходит за единицу времени, измеряется в 1/c или в герцах. Коэффициент 2πf при аргументе t носит специальное название круговой или радианной частоты, обозначается ω, его можно также выразить через T: ω =2π/T.

Фаза — относительное значение аргумента t в пределах одного периода. Фаза колебания показывает, какая часть периода t/T прошла с момента прохождения синусоидой начальной точки, за которую часто принимают последнее прохождение синусоиды через нуль, при движении из отрицательной в положительную область. Фазу также удобно использовать для описания относительного расположения двух синусоид. Разность фаз двух синусоид называется сдвигом фаз. Начальное значение фазы φ показывает сдвиг синусоиды относительно начала точки отсчета времени, влево — при положительном значении фазы и вправо — при отрицательном.
