OSI

Эталонная модель взаимодействия открытых систем (OSI)

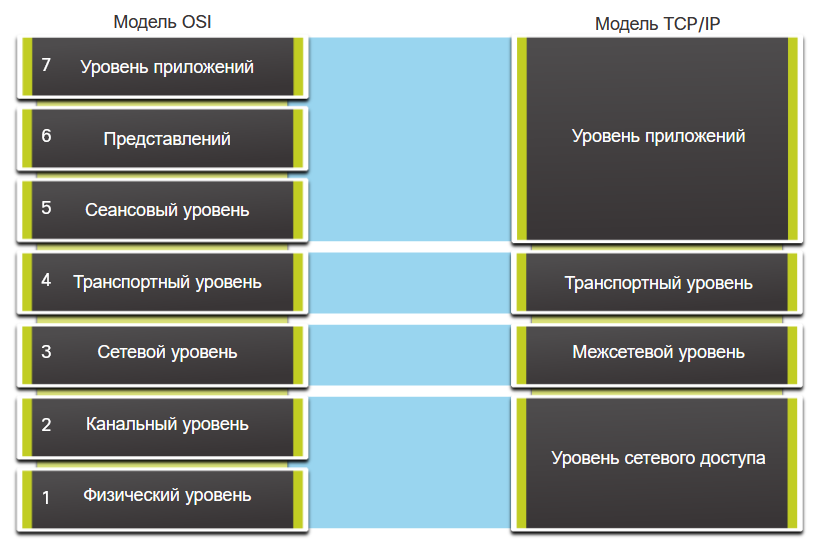

соответствие уровней OSI и TCP/IP

Уровни модели OSI Описание
7 - Прикладной уровень Уровень приложений содержит протоколы для обмена данными между процессами.
6 - Уровень представления Уровень представления обеспечивает общее представление данных, передаваемых между службами уровня приложений.
5 - Сеансовый уровень Сеансовый уровень предоставляет услуги уровню представления для организации его диалога и управления обменом данными.
4 - Транспортный уровень Транспортный уровень определяет службы для сегментирования, передачи и повторной сборки данных для индивидуальной связи между конечными устройствами.
3 - Сетевой уровень Сетевой уровень предоставляет функции для обмена отдельными частями данных по сети между указанными оконечными устройствами.
2 - Канальный уровень Протоколы канального уровня описывают способы обмена кадрами данных при обмене данными между устройствами по общей среде передачи данных.
1 - Физический уровень Протоколы физического уровня описывают механические, электрические, функциональные и процедурные средства для активации, поддержания и деактивации физических соединений для передачи бит к и от сетевого устройства.
уровень единица
L7 прикладной сообщение
L6 представления сообщение
L5 сеансовый сообщение
L4 транспортный сегмент / дейтаграмма
L3 сетевой пакет
L2 канальный кадр
L1 физический бит

L1

Основная цель физического уровня - представить нуль и единицу в качестве сигналов, передаваемые по среде передачи данных.

Задачи:

  • Пропускная способность, измеряемая, в бит/c, то есть, сколько данных мы можем передать за единицу времени.
  • Задержка, сколько времени пройдет, прежде чем сообщение дойдет от отправителя к получателю.
  • Количество ошибок, если ошибки возникают часто, то протоколы должны обеспечивать исправление ошибок. А если редко, то их можно исправлять на вышестоящих уровнях, на пример на транспортном.

Протоколы:

  • Bluetooth (IEEE 802.15)
  • IRDA
  • EIA RS-232
  • EIA-422
  • EIA-423
  • RS-449
  • RS-485
  • DSL
  • ISDN
  • SONET/SDH
  • Wi-Fi (IEEE 802.11)
  • Etherloop
  • GSM Um radio interface
  • ряд протоколов ITU-T G.hn
  • TransferJet
  • ARINC 818
  • G.hn / G.9960
  • Modbus Plus

L2

Цель канального уровня - передача кадров по КС^[канал связи](кабели, радиоволны, инфракрасное излучение).

Задачи:

  • Найти, где в потоке бит, начинается и оканчивается сообщение
  • Обнаружить и скорректировать ошибки при отправке информации
  • Адресация, необходимо знать, какому компьютеру отправлять информацию, потому что к разделяемой среде в основном, подключается несколько компьютеров
  • Обеспечить согласованный доступ к разделяемой среде, чтобы в одно и то же время, информацию передавал один компьютер.

Протоколы:

  • ARCnet
  • ATM
  • Controller Area Network (CAN)
  • Econet
  • Ethernet (IEEE 802.3)
  • Ethernet Automatic Protection Switching (EAPS)
  • Fiber Distributed Data Interface (FDDI)
  • Frame Relay
  • High-Level Data Link Control (HDLC)
  • IEEE 802.2 (предоставляет функции LLC для подуровня IEEE 802 MAC)
  • Link Access Procedures, D channel (LAPD)
  • wireless LAN (IEEE 802.11)
  • LocalTalk
  • Multiprotocol Label Switching (MPLS)
  • PPP (Point-to-Point Protocol)
  • Point-to-Point Protocol over Ethernet (PPPoE)
  • Serial Line Internet Protocol (SLIP, устарел)
  • StarLan
  • Token ring
  • Unidirectional Link Detection (UDLD)
  • x.25
  • ARP

L3

Взаимодействие между сетями.

Задачи:

  • Объединить сети, построенные разными технологиями;
  • Обеспечить качественное обслуживание;
  • Маршрутизация, поиск пути от отправителя информации к получателю, через промежуточные узлы сети.

Протоколы:

  • IP (Internet Protocol)
  • IPX (Internetwork Packet Exchange, протокол межсетевого обмена)
  • X.25 (частично этот протокол реализован на уровне 2)
  • CLNP (сетевой протокол без организации соединений)
  • IPsec (Internet Protocol Security)
  • RIP (Routing Information Protocol)
  • OSPF (Open Shortest Path First)

L4

Отправка данных между процессами на разных хостах. Обеспечение адресации, нужно знать для какого процесса предназначен тот или другой пакет. Обеспечение надежности передачи информации.

Протоколы:

  • ATP (AppleTalk Transaction Protocol)
  • CUDP (Cyclic UDP)
  • DCCP (Datagram Congestion Control Protocol)
  • FCP (Fibre Channel Protocol)
  • IL (IL Protocol)
  • NBF (NetBIOS Frames protocol)
  • NCP (NetWare Core Protocol)
  • SCTP (Stream Control Transmission Protocol)
  • SPX (Sequenced Packet Exchange)
  • SST (Structured Stream Transport)
  • TCP (Transmission Control Protocol)
  • UDP (User Datagram Protocol)

L5

Сеансовый уровень организует сессии между процессами и определяет, какая будет передача информации между 2-мя прикладными процессами: полудуплексной (по очередная передача и прием данных); или дуплексной (одновременная передача и прием информации).

Протоколы:

  • H.245 (Call Control Protocol for Multimedia Communication)
  • ISO-SP (OSI Session Layer Protocol (X.225, ISO 8327))
  • iSNS (Internet Storage Name Service)
  • L2F (Layer 2 Forwarding Protocol)
  • L2TP (Layer 2 Tunneling Protocol)
  • NetBIOS (Network Basic Input Output System)
  • PAP (Password Authentication Protocol)
  • PPTP (Point-to-Point Tunneling Protocol)
  • RPC (Remote Procedure Call Protocol)
  • RTCP (Real-time Transport Control Protocol)
  • SMPP (Short Message Peer-to-Peer)
  • SCP (Session Control Protocol)
  • ZIP (Zone Information Protocol)
  • SDP (Sockets Direct Protocol)

L6

Представить данные, передаваемых между прикладными процессами, в необходимой форме (в том числе - шифрование).

Протоколы:

  • AFP — Apple Filing Protocol
  • ICA — Independent Computing Architecture
  • LPP — Lightweight Presentation Protocol
  • NCP — NetWare Core Protocol
  • NDR — Network Data Representation
  • XDR — eXternal Data Representation
  • X.25 PAD — Packet Assembler/Disassembler Protocol

L7

Непосредственно используется сетевыми приложениями.

Протоколы:
